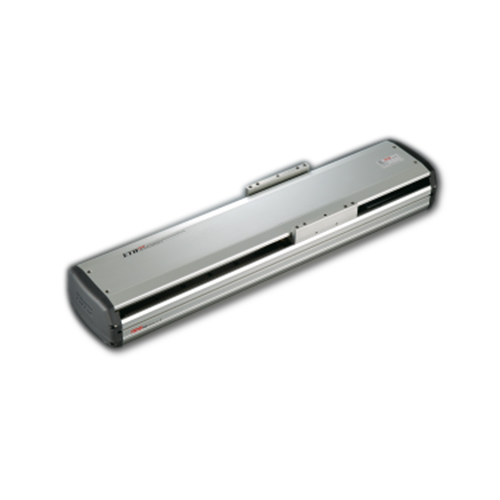

TOYO标准螺杆滑台ETH17

东佑达丝杆滑台ETH17系列是导轨+丝杠结构,刚性强,安装方便,可上下锁螺丝固定,可追加外部加油嘴,保养简单方便,电机安装方向可直联、左折、右折、下折安装。


在线咨询全国热线
0755-23765312

产品型号 :  标准螺杆滑台

产品特色 :  TOYO ETH17


位置重复精度:±0.01(mm)

可搬重量 水平使用:120(kg)

可搬重量 垂直使用:50(kg)

规格特性 :


-400W-

位置重复精度:±0.01(mm)

滚珠螺杆精度/外径:C7/Ø20

滚珠螺杆导程:5/10/20/40(mm)

速度:250/500/1000/2000(mm/sec)

可搬重量水平使用:120/110/75/35(kg)

可搬重量垂直使用:40/30/14/7(kg)

定格推力:1388/694/347/174(N)


-750W-

位置重复精度:±0.01(mm)

滚珠螺杆精度/外径:C7/Ø20

滚珠螺杆导程:5/10/20/40(mm)

速度:250/500/1000/2000(mm/sec)

可搬重量水平使用:120/120/83/50(kg)

可搬重量垂直使用:50/40/25/10(kg)

定格推力:2563/1281/640/320(N)


滑台模块共有螺杆驱动、皮带驱动、无尘系列模块三种形式,可供立即组装使用,适用于水平,垂直移载应用,也可组立为多轴型式,满足客户高精度、高荷重的需求,广泛应用于自动化领域市场中。

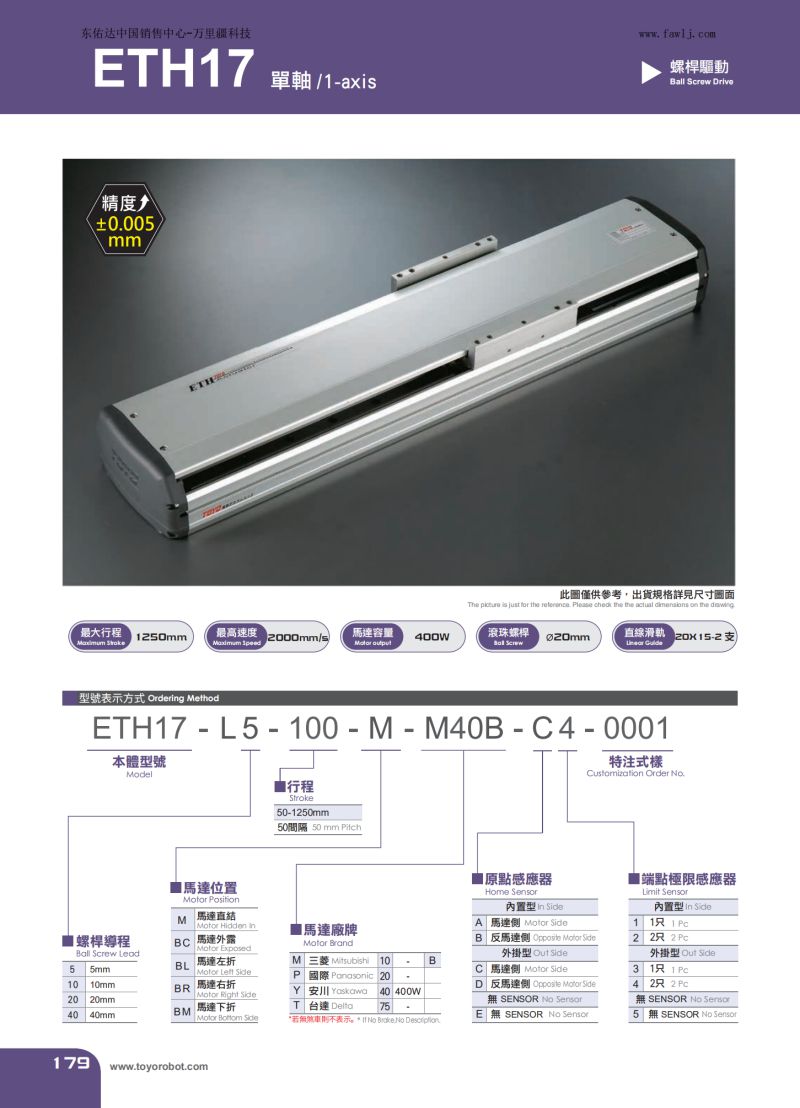

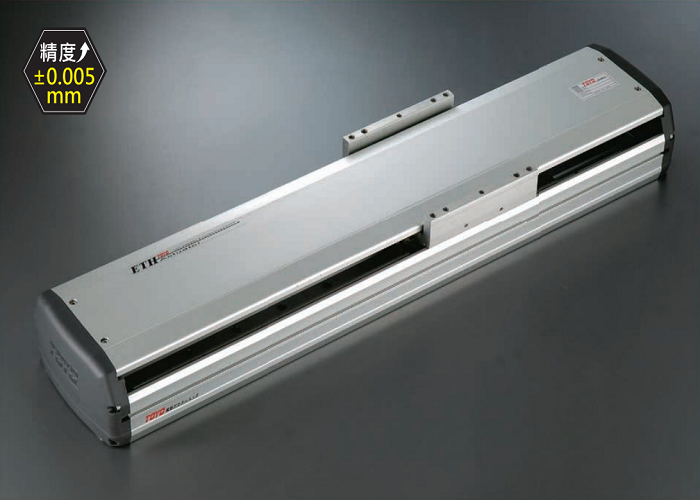

TOYO ETH17.jpg

TOYO东佑达螺杆系列模组特色功能

高精度/高穩定性:螺杆驱动模組可轻易达到高精度的使用者需求,並稳定运作确保螺杆、滑軌的使用寿命及组装品质。

保养简单:专利注油嘴的设计,不需拆盖即可完成保养,省时既便利。


TOYO新技术

G系列採用一体成型钢材,改善原始铝滑座刚性较差的问题;

G系列本体底部+侧面标准基准面、底部标准pin孔缩短客户组装时间,达到模组化的更高效率;


使用方法

运用于工作定位、夹取、搬运、插件等电子部品组装、电路板与晶圆盒定位插入位置等自动化领域;

科技设备大厂指定并且多元化产业(传产、汽机车大厂等)广泛使用;

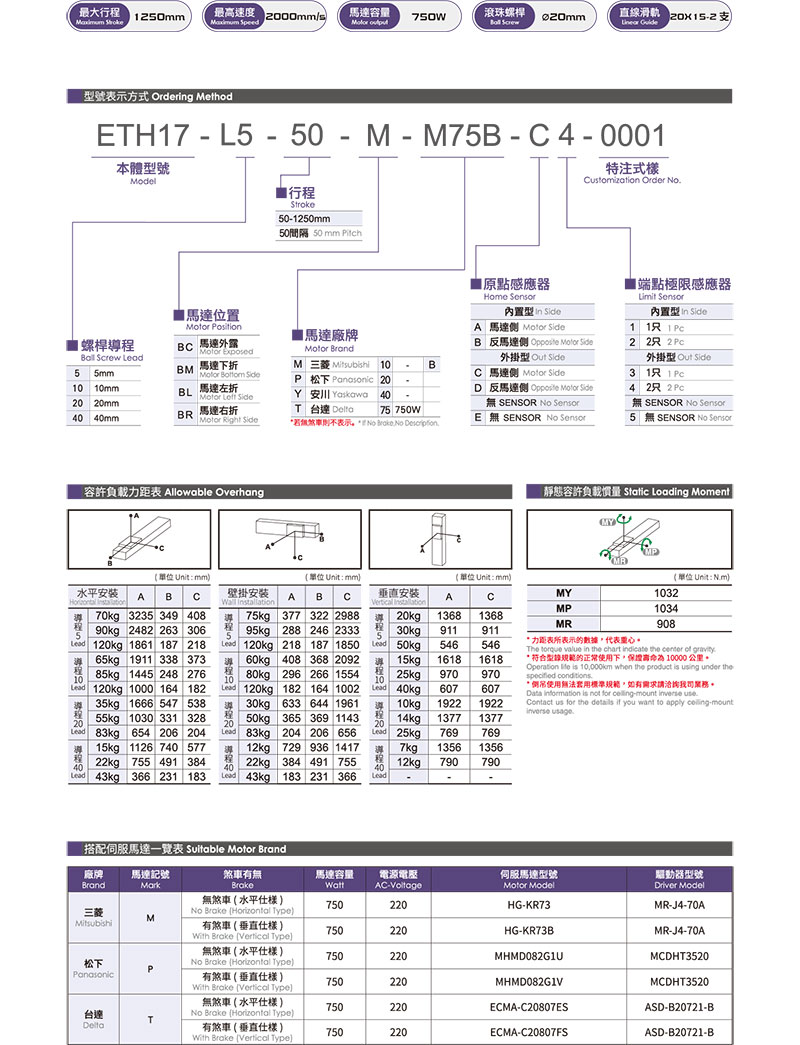

TOYO ETH17参数.jpg


本文标签: 标准螺杆滑台 TOYO
