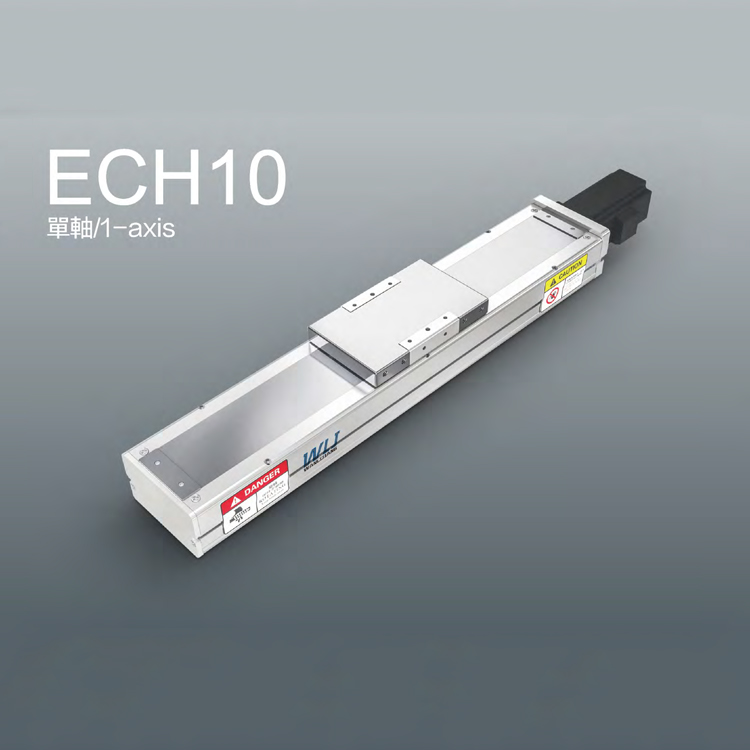

WLJ无尘丝杆滑台ECH10

银河官网网址下载无尘丝杆滑台ECH10系列采用丝杆,传动重复精度高,配置轧制丝杆重复精度:±0.01,配置研磨丝杆重复精度:±0.005。


在线咨询全国热线
0755-23765312

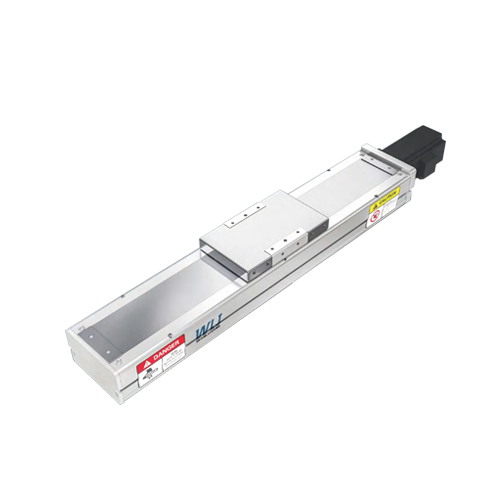

产品名称:WLJ银河官网网址下载无尘丝杆滑台

产品型号:ECH10

产品概述:

无尘丝杆滑台ECH14系列主要由铝本体、对角轴承固定座、盖板、滑座等部件组成,采用耐腐蚀、高强度性铝合金材料为底座,在底座里面安装高精度直线导轨副,铝合金移动座安装在滑块上,移动座中部与滚珠丝杆的螺母相连,电机通过丝杆带动滑座往复移动,对角轴承固定座能保证移动座运行的重复精度与定位精度,柔性不锈钢带密封在移动座上面,整体能达到无尘等级要求。

WLJ无尘丝杆滑台ECH10规格表

位置重复精度:±0.01mm

螺杆导程:5/10/20

更高速度:250/500/1000

更高可搬重量 水平使用:50/30/18  垂直使用:12/8/3

定格推力:341/683 170/341 85/174

标准行程:50-1050mm/50间隔

AC伺服马达容量:100/200

滚珠螺杆外径:C7Ø16

联轴器:10×8/10×11(14)


为什么3000+家工业自动化设备客户选择WLJ直线模组

1、刚性强化

使用本体与滑座一体成型钢材,改善原始铝滑座刚性较差的问题

2、组装省时方便

不需拆卸钢带,即可由上往下固定或由下往上固定

本体侧面增加安装基准面承靠

本体底部有定位PIN孔

3、不易发尘

特殊钢带结构设计,可减少发尘。可用于洁净室内环境。

4、等高直线度.度高

轨道嵌入于本体后研磨,行走等高直线度可达±0.02mm

5、体积更小

宽度缩小,让设备安装所需空间更小

6、自润滑结构

自润滑结构设计,可实现轻负载30000km免维护直接向滚道面供给润滑油;

自润滑块有毛细作用始终储存和供给润滑油;

自润滑块安装在密封端盖与滚动体之间,直接与沟道接触,润滑油供给在滚道上,当滚动体在沟道经过,起到润滑作用;
